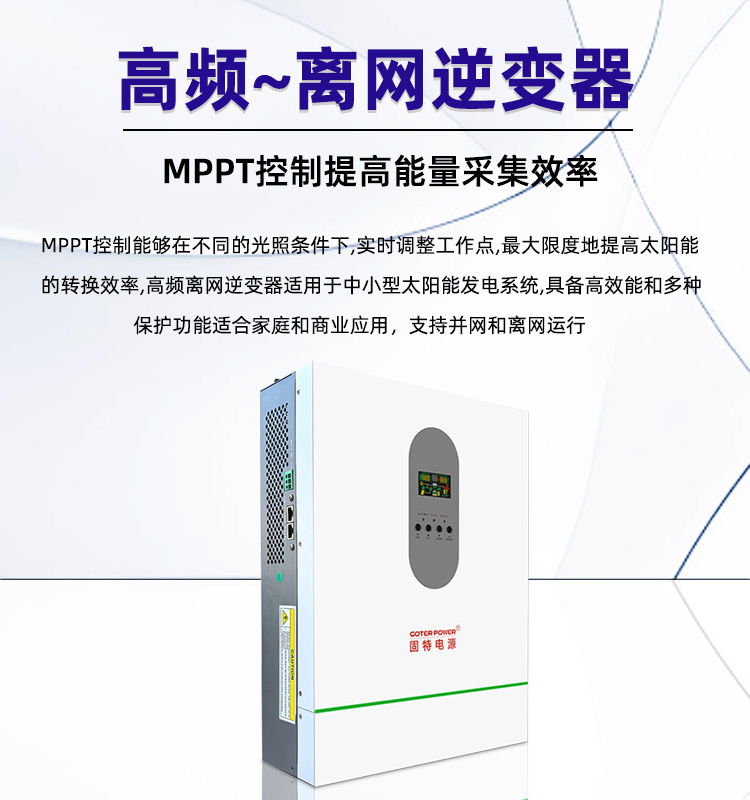

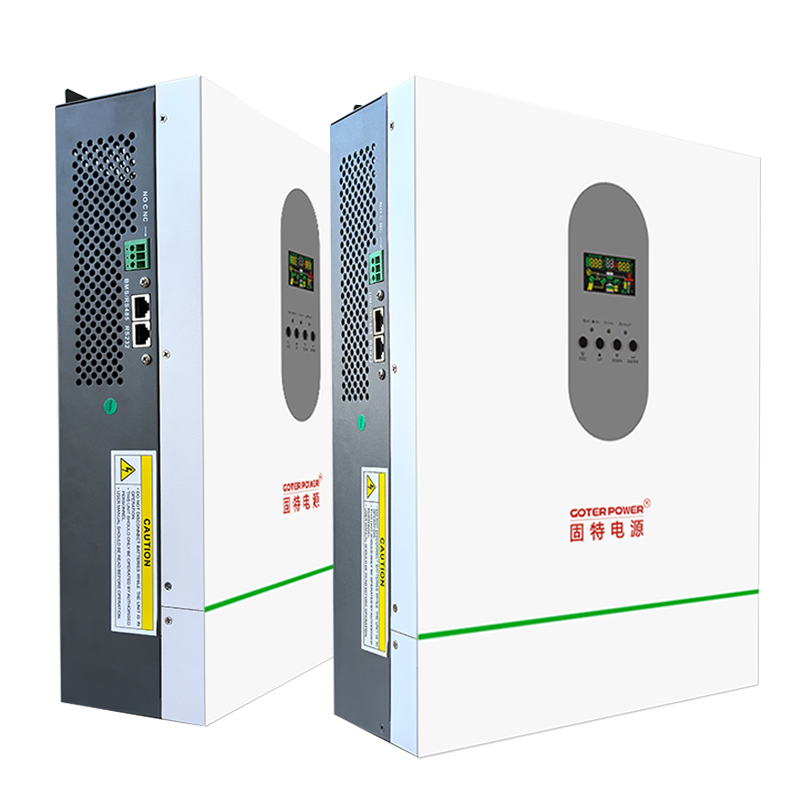

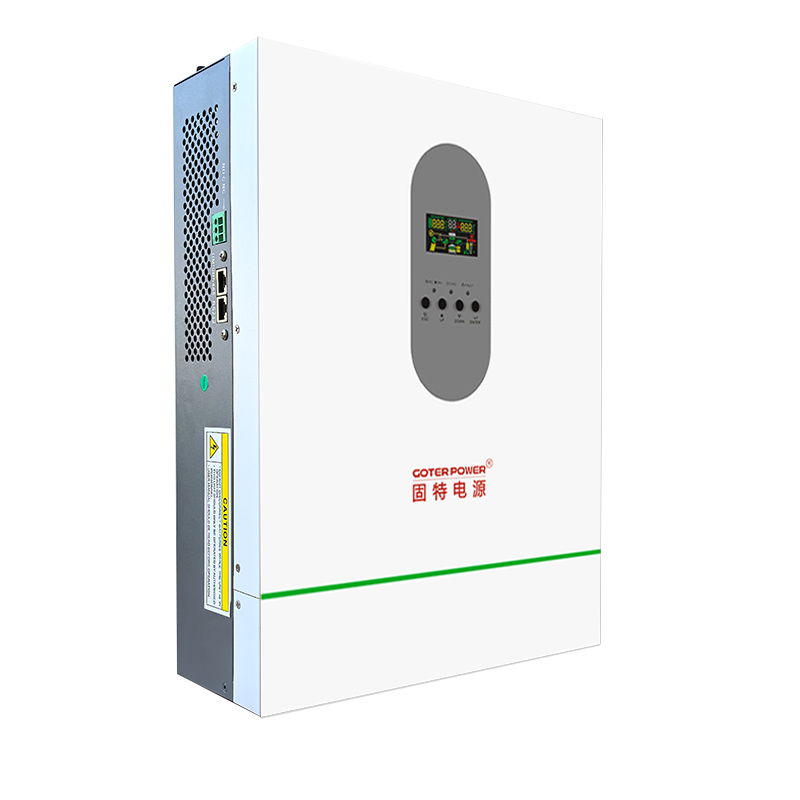

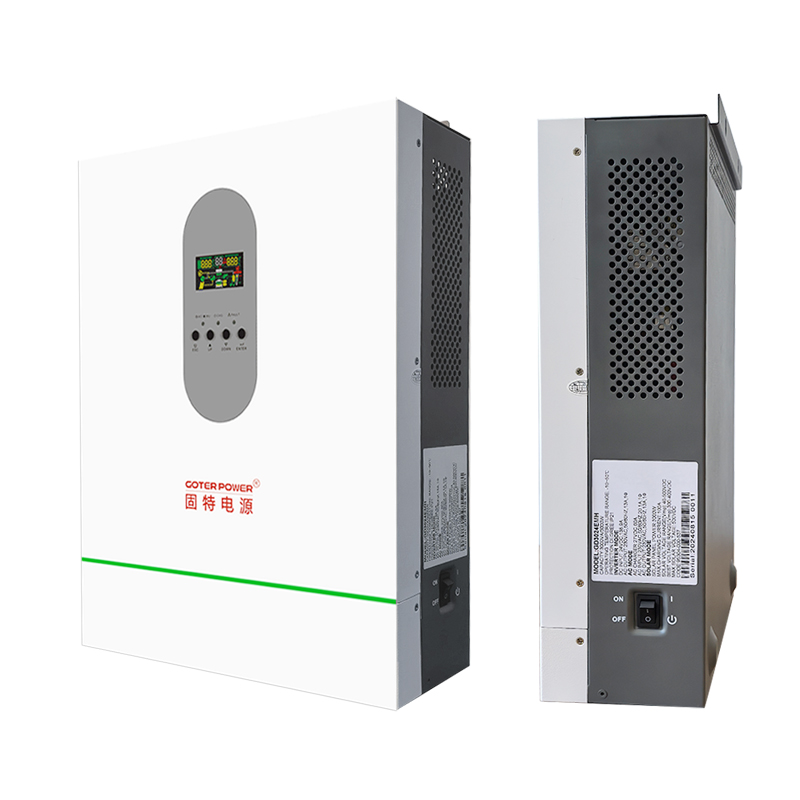

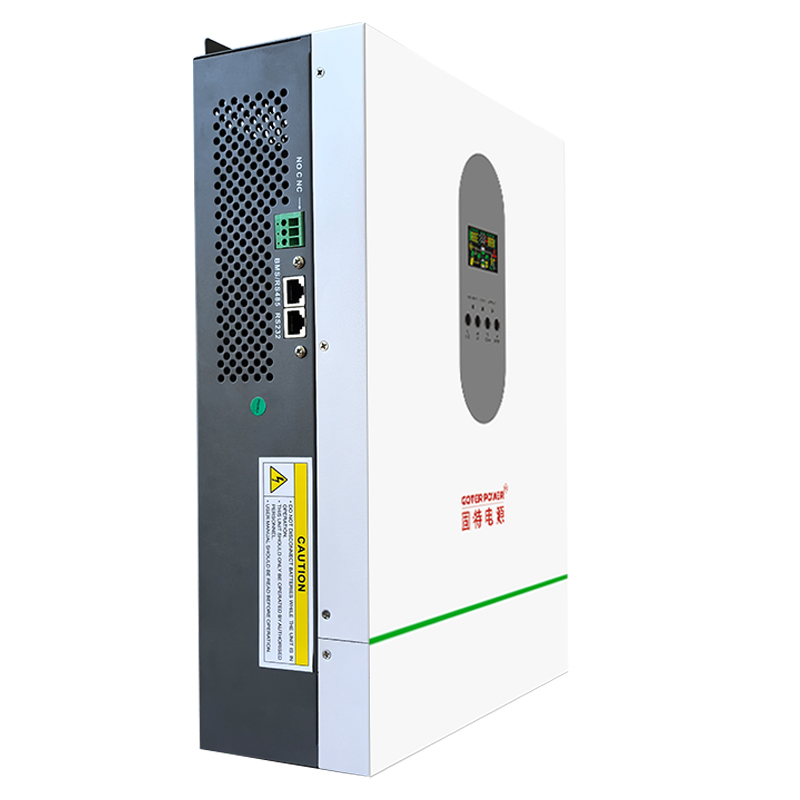

高頻離網逆變器是一種用于將直流電源轉換為交流電源的設備,廣泛應用于離網太陽能發電系統中。它通過高頻開關技術,實現高效能和輕便設計,通常體積小、重量輕。該逆變器能夠有效提高能量轉換效率,支持多種負載,同時具備過載、短路和過熱保護功能,確保系統的安全穩定運行。適合偏遠地區及應急電源需求,逐漸成為綠色能源解決方案的重要組成部分
1、高效能:高頻逆變器通常具有較高的能量轉換效率,能夠最大限度地減少能量損耗。
2、體積小、重量輕:由于高頻變壓器的使用,逆變器的體積和重量通常比低頻逆變器小,便于安裝和移動。
3、啟動能力強:高頻離網逆變器能夠啟動高功率的電器,如電動機和冰箱,適應負載變化。
4、多種輸出波形:許多高頻逆變器提供正弦波輸出,確保對各種電器的兼容性,減少電器損壞的風險。
5、過載保護:大多數高頻逆變器內置過載和短路保護功能,確保系統安全運行。
6、可編程控制:一些高頻逆變器支持通過軟件進行配置,用戶可以根據需要調整參數。
7、智能監控:許多高頻離網逆變器配備了監控功能,可以實時顯示電池狀態、負載情況和能量生產情況。
8、適應性強:能夠適應不同的直流輸入電壓,適合多種類型的電池系統,包括鉛酸電池和鋰電池
1、工業生產、工業自動化
2、電梯系統、家用電器
3、汽車、航空航天、汽車發動機、飛機發動機和軍事裝備
4、制造業:風機、泵、壓縮機、輸送機、機床
5、建筑業:空調系統、水泵系統、通風系統
6、電力行業:可以用于調節發電機組的轉速和輸出功率,實現電力的穩定供應
7、污水處理:在污水處理領域,可以用于控制污水泵站的泵的運行,根據污水流量的變化調節泵的轉速,以實現節能和運行穩定
型號 | 功率 | 尺寸(寬*深*高)mm | 參考重量 |
SPI-3K-24V | 3KW | 312*146*495 | 6.48 |
SPI-3.6K-24V | 3.6KW | 312*146*495 | 9.44 |
SPI-5.5K-48V | 5.5KW | 312*146*495 | 10.52 |
SPI-6.2K-48V | 6.2KW | 312*146*495 | 10.58 |
SPI-11K-48V | 11KW | 500*148*570 | 19.02 |
型號 | 3kw-24v | 3.6kw-24v | 5.5kw-48v | 6.2kw-48v | 11kw-48v | |
輸入 | 輸入制式 | L+N+PE | ||||
額定輸入電壓 | 220/230/240VAC | |||||
電壓范圍 | 90-280VAC±3V(正常模式)170-280VAC±3V(UPS模式) | |||||
輸入頻率 | 50/60Hz±5% | |||||
輸出 | 輸出額定功率 | 3000W | 3600W | 5500W | 6200W | 11000W |
輸出電壓 | 220/230/240VAC±5% | |||||
輸出頻率 | 50/60Hz±0.1% | |||||
逆變下輸出波形 | 純正弦波 | |||||
切換時間 | 計算機設備10ms,家用電器20ms | |||||
峰值能力 | 6000VA | 7200VA | 10000VA | 12400VA | 22000VA | |
過載能力 | 電池模式:21s@105%~150%Load 1ls@150%~200%Load400ms@>200%Load | |||||
額定電壓 | 24VDC | 48VDC | ||||
電池 | 恒壓充電電壓 | 28.2VDC | 56.4VDC | |||
浮充充電電壓 | 27VDC | 54VDC | ||||
PV充電方式 | MPPT | MPPT*2 | ||||
充電器 | 最大光伏陣列功率 | 4200W | 5500W | 6200W | 2*5500W | |
追蹤范圍 | 120-500VDC | 120-500VDC | 120-500VDC | 90-500VDC | ||
最佳Vmp工作范圍 | 300-400VDC | 300-400VDC | 300-400VDC | 300-400VDC | ||
最大PV輸入電壓 | 500VDC | 500VDC | 500VDC | 500VDC | ||
最大PV輸入電流 | 18A | 18A/18A | ||||
最大PV充電 電流 | 100A | 100A | 100A | 100A | 150A | |
最大市電充電電流 | 60A | 80A | 60A | 80A | 150A | |
最大充電電流 | 100A | 120A | 100A | 120A | 150A | |
顯示 | LCD | 可顯示運行模式/負載/輸入/輸出等 | ||||

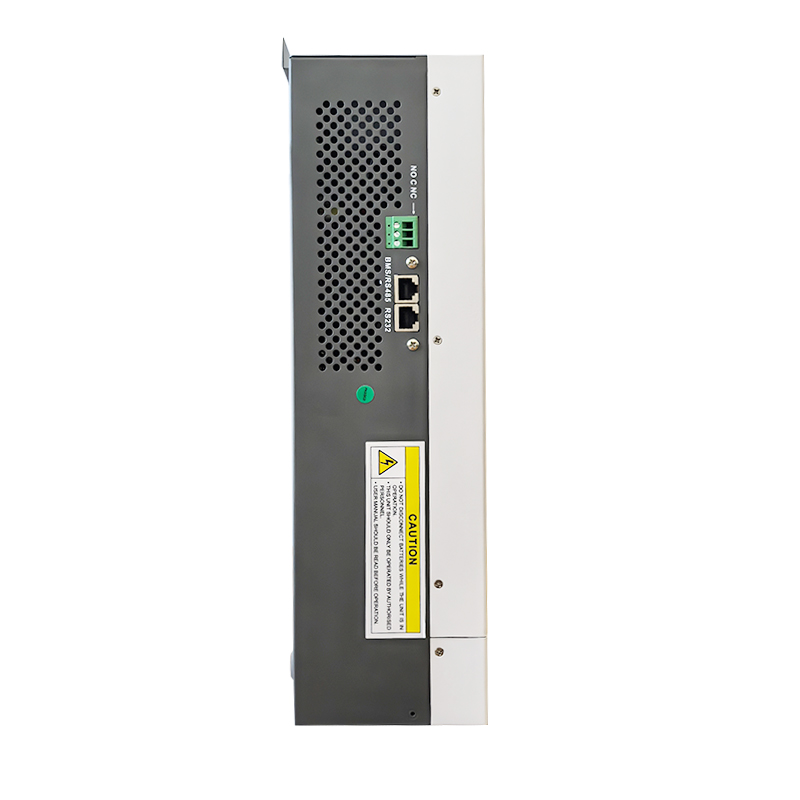

接口 | RS232 | 5PiN/Pitch2.54mm,波特率Baud Rate 2400 | ||||
擴展插槽通訊接口 | 2x5PIN/Pitch2.54mm,鋰電池BMS通信卡、WIFI卡、干接點卡等 | |||||
環境參數 | 運行環境濕度 | -10℃~50℃ | ||||
儲存溫度 | -10℃~60℃ | |||||
海拔高度 | 海拔高度不超過1000m,1000m以上降額,最高4000m | |||||
運行環境溫度 | 20%~90%無凝露 | |||||
噪音 | ≤50db |
